  1項目開發背景

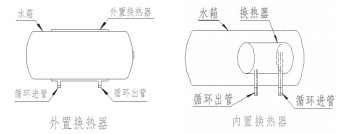

  水箱內膽中的換熱器是一個關鍵部件。換熱器一般有兩種型式：內置換熱器和外置換熱器（如圖所示），通過管接頭與集熱器相連，工作介質所吸收的太陽熱量通過它與水箱中的冷水進行熱交換，起到加熱水的目的。

  目前市場上所使用的太陽能熱水器內置式換熱器一般將換熱器焊接在熱水器水箱內膽內部。內置式換熱器換熱效率高，結構簡單。但是有如下缺點：

  1、由于換熱器自身是焊接結構，焊縫處容易氧化，尤其是內部無法進行防腐處理，在焊縫出現腐蝕現象，造成換熱器與水箱串通。

  2、由于換熱器要長期承受水的反復沖擊壓力，最大時可達到0.75Mpa，容易造成焊縫開裂。

  3、內置換熱器是通過兩根循環管與水箱焊接在一起，一旦換熱器泄漏，無法進行修復，造成整個水箱報廢。外置換熱器是焊接在內膽外壁，同樣存在焊縫處漏水、且漏水后整個水箱報廢等問題。

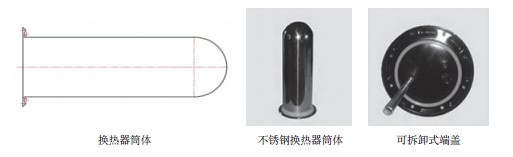

  2內置可拆卸式換熱器介紹一種內置可拆卸式換熱器解決了以上問題，此換熱器采用不銹鋼板整體拉深，將換熱器拉深成筒狀，如圖：這種內置可拆卸式結構由換熱器筒體、可拆卸式端蓋組成，可拆卸式端蓋又分為上法蘭、下法蘭和密封圈等。

  一種內置可拆卸式換熱器的分體太陽能熱水器水箱介紹在內膽一側的封頭上開設換熱器孔，封頭與換熱器間安裝可拆卸式端蓋，通過螺栓將換熱器、端蓋與水箱內膽密封連接在一起。

  具有以下優點：

  1)、筒體采用SUS304不銹鋼整體拉深，材料厚度1.5mm，剛性好，強度高，承壓能力強，經壓力試驗，可承受1.4MPa的外部壓力。

  2)、整體拉深結構，無焊縫連接，避免了環形或筒形換熱器因焊縫而存在的容易開裂和腐蝕漏水缺陷。

  3)、因為改變了組裝方式，由原來的不可拆卸結構變為可拆卸結構，如果換熱器出現泄漏，便可及時進行更換，解決了原來一旦換熱器出現泄漏，便造成整個水箱報廢的缺陷，可以大幅度降低售后服務成本。

  3知識產權狀況此項技術已獲得國家知識產權局的專利授權，專利名稱為：“一種內置可拆卸式換熱器的熱水器水箱”（專利號為：ZL200820027549.X）。

  4結語

  內置可拆卸式換熱器從根本上解決了各種不銹鋼材質換熱器因焊接腐蝕漏水和整機報廢問題，減少了售后服務的頻次，維護了客戶的利益，具有良好的市場前景。但換熱器還存在著拉深廢品率高和制件成本高等問題，對這些問題點進行持續完善和改進成為我們下一步工作的方向。
